活化的Mg-Al 水滑石纳米颗粒用于小桐子生物柴油制备（据：中国科学院）

    由于中国的国情限制，用于制备生物柴油的非食用原料油酸值都比较高。这样，碱性催化剂在低温（如50℃）制备生物柴油容易发生严重的皂化反应。而酸性催化剂制备生物柴油时，尽管没皂化反应，但要求较高的反应温度（如220℃），对设备的质量要求也很高，同时易腐蚀设备。

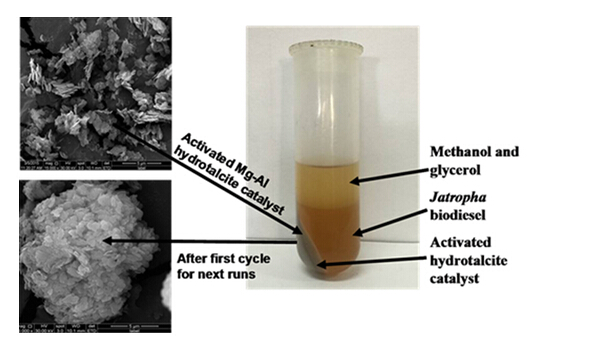

    中国科学院西双版纳热带植物园生物能源组硕士研究生王一同在研究员方真的指导下，成功合成了Mg-Al 水滑石纳米颗粒，将其活化后用于催化高酸值的小桐子油以及高酸值的混合大豆油制备生物柴油。实验结果表明：该纳米颗粒具有较好的抗酸性，在反应温度160℃、5%催化剂、30/1醇油摩尔比和4h的反应时间条件下，催化酸值为6.3的小桐子油，生物柴油的产率可以达到93.4%，当催化酸值为12.1的混合大豆油制备生物柴油，产率可以达到92.9%。该纳米颗粒重复使用四次，生物柴油的产率依然可以达到86%以上。活化后的Mg-Al 水滑石纳米颗粒表现出良好的催化性能。

    相关研究成果以One-step production of biodiesel from oils with high acid value by activated Mg-Al hydrotalcite nanoparticles 为题发表在国际能源期刊Bioresource Technology上。
